Герметичные кабельные проходки

Герметичные кабельные проходки или герметичные кабельные вводы предназанчены для соединения разных зон при обеспечении полного двухстороннего разделения специфических сред. Проходки обеспечивают сепарирование помещений и при чрезвычайных факторах (избыточное давление, наводнение, взрыв и т.п.) и в объектах с радиационной нагрузкой.

Гермопроходки используются:
- в ядерной энергетике, где непрерывно проводится мониторинг герметичности зоны реакторного отделения,
- для защиты объектов при наводнeнии, например, тунелей метро,
- при проходе кабелей через противопожарные перекрытия объекта с соблюдением норм пожарной безопасности,
- для разделения помещений с разными параметрами давления и температуры.

Уплотнение кабельного прохода осуществляется с помощью устойчивых к воздействию давления и газонепроницаемых конструкционных элементов. Применяется для кабелей с металлическими элементами (силовые, кабели высокого напряжения, кабель связи) и оптических кабелей.

Разделение герметичных кабельных проходок (ГКП)

ГКП KABEX 2002 - проходка предназначена для герметичного разделения зон АЭС и для уплотнения кабелей, проходящих через закладную трубу охранной стены контеймента гермозоны АЭС (оболочку реакторного отделения).

NHKP - герметичная кабельная проходка низкого напряжения до 1 кВ

Проходка состоит из корпуса и самостоятельных модулей - так называемая модульная система.

- 1-модульная HKP с диаметром корпуса 70 мм NHKP - DI (диагностическая)

- 7-модульная HKP с диаметром корпуса 168 мм

- 14-модульная HKP с диаметром корпуса 325 мм

VHKP - герметичная кабельная проходка высокого напряжения до 10 кВ предназначена для силовых цепей высокого наряжения с параметрами эксплуатационных, пусковых и токов короткого замыкания на чрезвычайно высоком уровне.

- 1 или 3 медных стержня для корпуса с диаметром 168 мм

- 3 или 4 медных стержня для корпуса с диаметром 508 мм

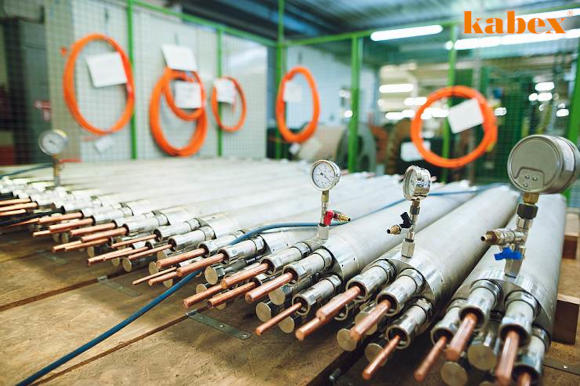

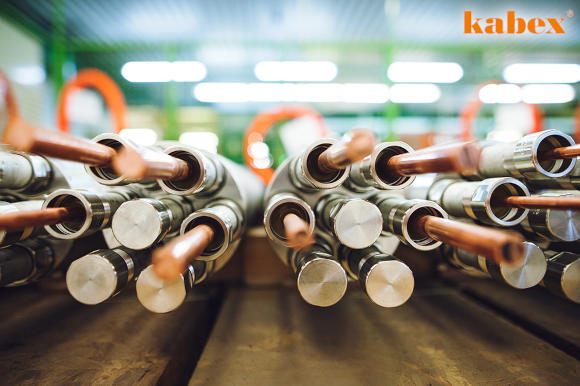

Проходки для атомной энергетики

ГКП нашего производства предназначены для прохода кабелей через границу гермозоны атомной электростанции, их конструкция решена так, чтобы была сохранена герметичность контеймента. Проходки препятствуют утечке радиации и выполняют функцию противопожарных пределов даже в случае проектной и запроектной аварии. ГКП производства Kabelovnа Kabex обозначаются как ГКП (HKP) Kabex 2002 и ГКП Kabex 2010.

ГКП KABEX 2002 M - герметичная кабельная проходки для метро, см. информацию внизу страницы

Главные преимущества проходок Kabex:

Не требуют обслуживания / унифицированы для ВВЭР 440/1000

ГКП KABEX® 2002 сконструирована как оборудование не требующее ухода. Для работы не требуется поддерживать эксплуатационное избыточное давление внутри HKP. Однако, он может служить для мониторинговых информаций.

Проходки KABEX унифицированы как для реакторов типа ВВЭР 440 так и для ВВЭР 1000. Это значит, одно обучение и одинаковые методы для обоих типов электростанций. Проходка в течении квалификации была подвергнута двум LOCA профилям без перерыва (1. профиль для ВВЭР 440 перешел в 2. профиль ВВЭР 1000).

Современное решение

Конструкция проходки KABEX® 2002 исходит из года 2000. Здесь обеспечено современное решение и избежание ошибок, которые выявляются на старшых моделях герметических кабельных проходок.

Отслеживание давления

Проходки KABEX® имеют двойное отслеживание давления. Есть возможность следить за давлением в корпусе и еще кроме того есть возможность наблюдать с помощью маномнетра за отдельным пространством под давлением между корпусом проходки и кровной стеной. Это очень важный элемент безопасности, потому что, этим можно определить качество сварки на облицовке в начале эксплуатации, и в течении всего срока эксплуатации мы способны отслеживать  до сих пор «глухое» пространство.

При эксплуатации HKP не является условием, чтобы внутреннее пространство корпуса проходки находилась под давлением. Зависит полностью на эксплуатирующей организации  блока, если избыточное давление в НКР требуется при эксплуатации. Манометрическая система предназначена для исполнения контрольных испытаний (ревизий) и для мониторинга избыточного давления, требуется ли этот тип эксплуатации согаласно другой инструкции.

Герметичность кабелей

KABEX для своих проходок производит кабели квалифицированные на продольную герметичность, которые значительно поддерживают герметичность целого прохода. Это решение КABEXA охраняется патентом.

В проходке на жилах кабеля отсутствует стандартно применяемый и ошибочно требуемый замок плотности, устранением изоляции жил. В таком случае, в очень короткий срок происходит основное  понижение изоляционных свойств проходки. Решение КАВЕХА заключается в экструзии изоляционных материалов на жилу кабеля под высоким давлением. Освидетельствовано, квалифицированно ÚJV ŘEŽ  (ИЯИ РжЕЖ).

Многократное обеспечение герметичности

HKP Kabex 2002 сконструирована как двухсторонняя система герметических барьеров с промежуточным пространством, служащее именно для мониторинга или контроля герметичности. Каждая система образованна тремя самостоятельными герметическими элементами, обеспечивающие самостоятельную герметичность при всех расчетных режимах работы эксплуатирующего блока АЭС. Герметическая зона АЭС разделена шестью герметическими элементы от остального пространства.

Уплотнение модулей

Заливка исполнена по целой длине с разделение первичной и вторичной части, как установленно в норме.

Укладка модулей

Отдельные модули можно демонтировать независимо друг от друга только ослаблением гаек согласно мгновенной потребности, без неизбежного демонтирования остальных кабельных соединений или целой НКР. Такое решение никаким способом не требует нарушения стены. Это значит, что заказчик только определит который тип (кабель) из семи пучков хочет заменить и KABEХ поставит уже целый залитый модуль, подготовленный для моментального монтажа без заливания и без излишнего нарушения стены (корпуса) проходки. Только установить, утянуть тарированным ключем и присоединить к имеющимся кабелям с помощью кабельных соединений. Этим значительно снижается требуемое время для замены модуля VHKP. Работники находятся минимальное время в герметической зоне.

Уровень биологической охраны

На основании измерений из АЭС Дукованы (ВВЭР 440) и АЭС Темелин (ВВЭР 1000). В решении KABEX используется комбинация материалов однократно превышающие требования  всех режимов АЭС и есть возможность их расширения для мимопроектовых состояний.  Целое экранирующее свойство усиляется конструкционным элементом – косая укладка модуля против «пробоя» нейтронов.

Пожарные свойства

Модули герметических кабельных проходок отвечают требованиям изоляционной целостности 180 мин. при пожаре согласно МЭК 60331, огонь не распространяющее свойство согласно EN 50266-2-2(МЭК 60332-3-22), Проходки обеспечивают тройную пожарную безопасноть. Одновременно все компоненты отвечают требованиям на низкий уровень коррозионности и выделения дыма согласно МЭК 60754  и МЭК 61034-2.

 Электрические свойства и непрерывность параметров передачи

Проходка решена так, чтобы сохраняла непрерывность в гомогенности параметров передачи целой кабельной трассы и с точки зрения электромагнитной совместимости. Проходной кабель, элементы передачи в нем и выполненные подключения соблюдают разделение всех заземляющих и экранирующих потенциалов согласно строгих требований норм. Конструкция, где не применено уплотнение удалением изоляции, обеспечивает константные изоляционные состояния проходок при всех эксплуатационных режимах.

Кабели разных систем в одной проходке

Позволяется монтаж кабелей разных систем в одном корпусе проходки. Отделение цепей здесь обеспечивается конструкцией, когда каждый модуль является отдельной самостоятельной проходкой. Кабель в проходке является полность полноценным, т.е. включая всех экранирующих слоев. Оболочка модуля - нержавеющая трубка, это прочий экранирующий барьер.

HKP можно чтоб входили и в присоединительные шкафы.

ТРОЙНАЯ пожарная безопасноть (предписанно для класса 1E согласно IEEE 323)

1. строительная

Разделение пожарного пространства  (отсеков)

Минимальная пожарная устойчивость HKP - EI 90 согласно EN 1363 - 1 - 90 минут

2. кабели являются огонь не распространяющими

Поставляемые кабели из нашего производства, у них обеспечено огонь не расширяющее исполнение, в т.ч. проводников и присоединительных комплектов.

3. сохранение изоляционной целостности цепи согласно МЭК 60331

Пожарная безопасность проверяется уже на стадии самостоятельных кабелей, или же модулей.

Упаковка и транспортировка

Герметические кабельные проходки Kabelovna Kabex® поставляет в стандартных фанерных ящиках, обеспечивающих максимальную охрану изделия, как при транспортировке, так и при последующем хранении.

HKP  в течении транспортировки и хранения могут заполнятся азотом или инертным газом.

Герметичные кабельные проходки высокого напряжения ВГКП (VHKP)

Предназначенны для силовых цепей высокого напряжения с параметрами эксплуатационных, пусковых и токов короткого замыкания на очень высоком уровне

1 проводниковая и 3 проводниковая для корпуса с диаметром 168мм

3 проводниковая и 4 проводниковая для корпуса с диаметром 508 мм

VHKP сконструированны для толщины стены 400 - 3500 мм

Частичные разряды макс. 10 пК/15 кВ

Проходки можно по желанию заказчика поставить с большими диаметрами корпуса проходки - напр. 25“, и другие (некруглые) профили корпуса проходки (квадратные, прямоугольные, и т.п.)

ВГПК

Эксплуатационное напряжение: 8 / 12 кВ

Сечение проводника: 25 - 1000 мм

Покрытие HKP - IP68

HKP сконструированны для максимального избыточного давления 0,56 MПa.

Герметичная кабельная проходка для низкого напряжения до 1 кВ - NHKP

Проходка состоит из корпуса и самостоятельных модулей,  так называемая модульная система

1 модульная HKP с диаметром корпуса 70 мм NHKP - DI (диагностическая)

7 модульная HKP с диаметром корпуса 168 мм

14 модульная HKP с диаметром корпуса 325 мм

NHKP модульная проходка

Есть возможность проходку оснастить семи модулями разного исполнения. Мы предлагаем данные типы/подгруппы модулей:

• KNC – модуль оснащен изолированными медными прутами

• KNK – модуль оснащен изолированными медными жилами

• KKK – модуль оснащен проходящими кабелями (контрольными)

• KZM – заглушной модуль (резервный)

NHKP сконструированны для толщины стены 400 - 3500 мм

Диаметр корпуса NHKP - 168 мм

Диаметр корпуса NHKP-DI - 70 мм

Проходки с подсоединенными кабелями с помощью KSO Kabelovny Kabex a.s., являются устойчивыми к помехам  электромагнитной совместимости, согласно норм серии EN 61000-4

Проходки можно по желанию заказчика поставить с большими диаметрами корпуса проходки - напр. 25“, и другие (некруглые) профили корпуса проходки (квадратные, прямоугольные, и т.п.)

Kabelovna KABEX a. s. Для своих проходок производит аксиально плотные квалифицированные кабели, которые значительно поддерживают герметичность целого прохода, такое решение Kabelovnу KABEX a.s. охраняется патентом.

НГКП (NHKP)

Эксплуатационное напряжение: 0,6 /1 кВ

Количество проводников в модуле: 1 - 55

Количество пар в модуле: 1 - 19

Сечение проводника: 0,5 - 254 мм2

Покрытие HKP - IP68

HKP сконтруированны для максимального избыточного давления 0,56 MПa.

NHKP применяется для:

a) силовых кабелей

b) контрольных и измерительных кабелей

c) парных кабелей

d) коаксиальных кабелей

e) удлинительные линии к термоэлементам

Проходки KABEX 2002 M для тоннелей метро

Конструкция герметической кабельной проходки KABEX 2002 M основана на заливке обоих сторон кабельного прохода смесью полиуретана с установленной позицией размещения. В случае необходимости дальнейшего приложения кабеля в установленный проход, оснащенный проходкой KABEX® 2002 M, можно исполнить после высверливания отверстия в полиуретановой заливке, с последующим повторным дополнением после просувки кабеля через проходку.

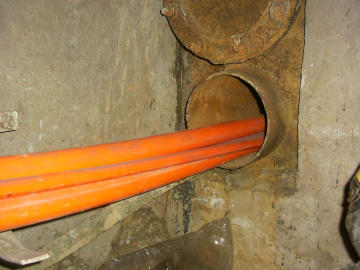

Проход кабеля перед герметизацией

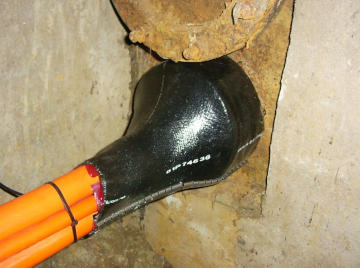

Проход кабеля после герметизации

Проходки устанавливаются и на пределы эскалаторных туннелей – проходку KABEX 2002 M можно устанавливать в произвольном положении или применить даже на арочных (неконцентрических) проходах.

Проходка KABEX 2002 M полностью обеспечивает пожарное отделение пространства.

Является устойчивой к агрессивным растворам (pH от 4 до 11).

Кабель проходит через разделительный барьер без разъединения.

Инсталляция проходки осуществляется на работающем оборудовании.

Диапазон избыточного давления: длительно 0,6 MПa

                                                   кратковременно (5 мин.) 1,1 MПa

Исполнение проходки - IP68

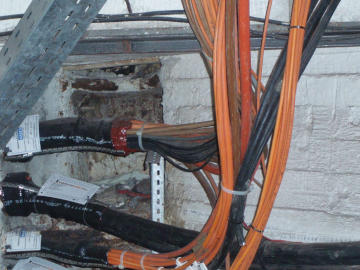

Пример установки герметичной кабельной проходки Kabex 2002 M в тоннеле метро

Проходки KABEX 2002 M утверждены протоколом Технической дирекции АО "Транспортное предприятие города Праги" и устанавливаются в Пражском метро с 2003 г.
